電動通風蝶閥接線圖

電動通風蝶閥具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。

電動通風蝶閥是采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，操作輕便。

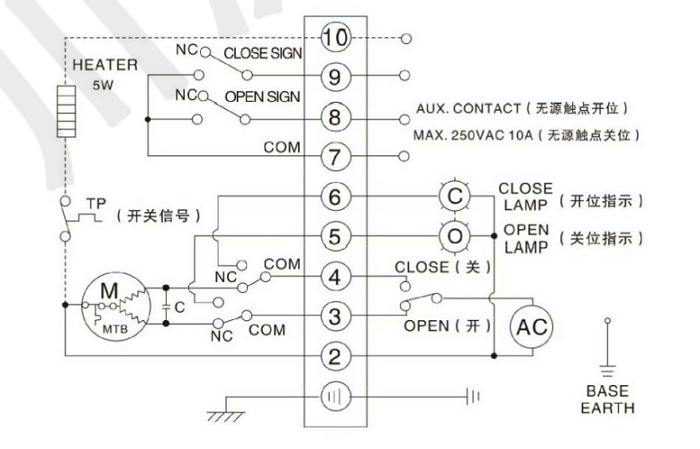

電動通風蝶閥（單項AC220V）接線圖 開關型帶無源觸點

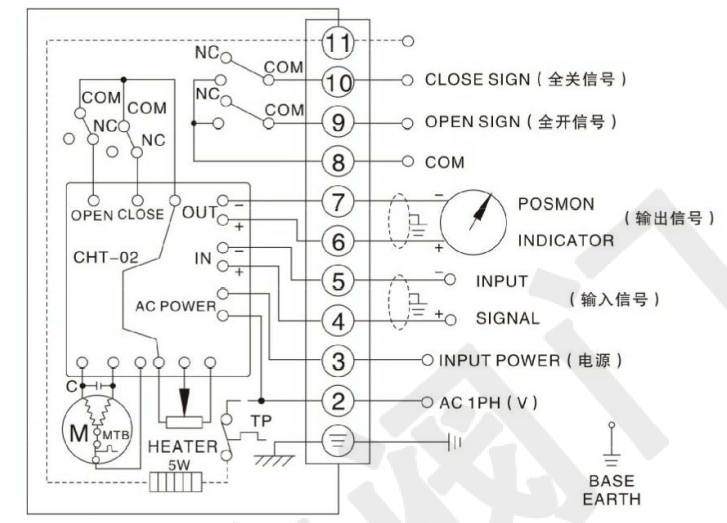

電動通風蝶閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA

電動通風蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。
